脫硫塔堵漏要先止水，此文主要介紹一下止水步驟及重點

圖（1）脫硫塔漏水比較嚴重，影響環境

1：40-50℃的熱水拌合

2: 加水量是堵漏材料重量的30-40%

3: 必須一次性攪拌成功，不允許二次加水二次攪拌

4: 施工前將基面灑水弄濕（KN17材料施工前需要保持干燥）

施工方法基本面處理：應將滲漏部位表面上的油污、泥砂、水垢等臟物鏟除，并用水 沖刷干凈，對基層空鼓、起皮、松動及不密實的部位，必須進行鑿除，直至基層堅固密實為止。

配料：根據滲漏部位大小，稱取適量的速效堵漏劑，置于塑料桶或其它小口徑容器內， 一次攪拌量不宜太多。堵漏準備工作就緒后，在容器中加入堵漏材料重量30%到40%左右的潔凈水 (要嚴格按這比例加水），迅速用膩子刀或木棒進行攪拌10秒-30秒。因堵漏材料有憎水性，須經快速強力攪拌成塑膠狀果凍糊狀使用(1分鐘內使用)。

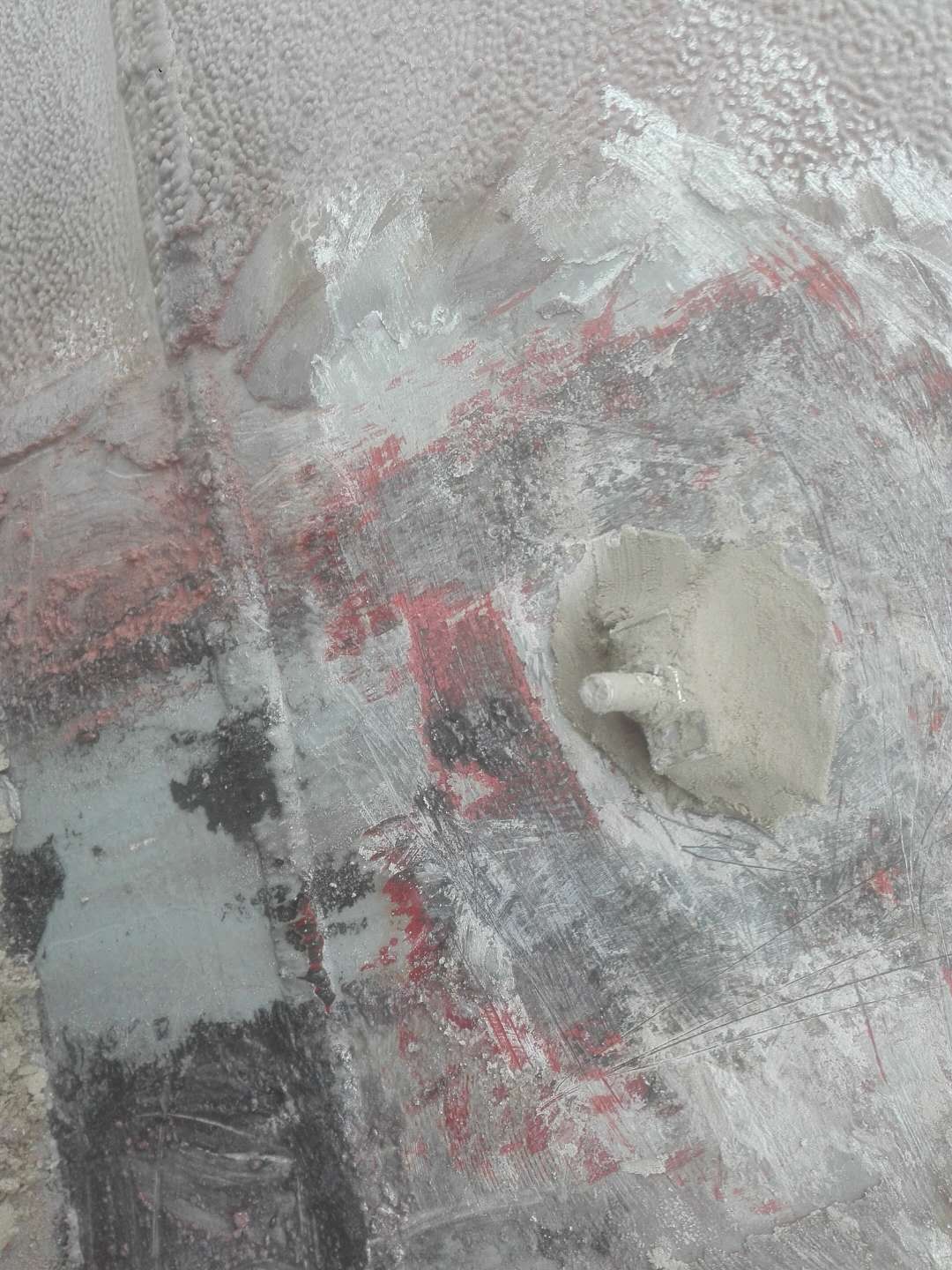

圖（3）KN17材料加固后堵漏成功

堵漏技巧：一般先堵漏輕微部位，后堵滲漏嚴重部位，將大面積滲漏縮小為小面積滲漏，使 大漏變為小漏，由縫漏變為孔漏，使滲水部位集中于一點或數點，最后封堵各滲漏點。明水滲 漏的孔洞、裂縫及其它滲漏部位，用攪拌好的堵漏材料漿體即時封堵。帶水、帶壓進行堵漏時： 待堵漏王漿體初凝，即表面幵始收水發干，光澤消失，用手觸摸其漿體有發硬和微熱感時，迅速用手抓起漿體，壓入漏水孔洞裂縫中，用手擠壓密實、按住漿體約1分鐘，堵漏材料漿體明顯 發熱及迅速固化，此時不可用力擠壓，以免破壞漿體的早期強度，影響堵漏效果。待漿體基本 凝結硬化后，即可將手脫開，并及時用水沖洗皮膚。長時間進行堵漏操作人員，應配戴手套，防止腐蝕皮膚。

止水后采用KN17高分子陶瓷聚合物材料施工，施工方法詳見KN17材料。
