脫硫塔玻璃鱗片膠泥和脫硫塔玻璃鱗片涂料一樣是以各種金屬或非金屬鱗片骨料和各種高性能耐腐蝕樹脂及相應(yīng)助劑組成的，只是鱗片片徑更大、防腐層襯里更厚的一種防腐材料。脫硫塔玻璃鱗片膠泥襯里相比玻璃鋼區(qū)別在于，后者以連續(xù)狀纖維為增強(qiáng)材料，前者以非連續(xù)片狀鱗片為增強(qiáng)材料。

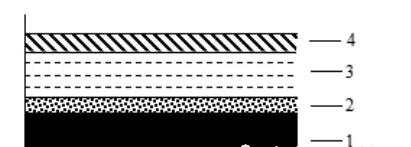

           1—基體; 2—底涂; 3—鱗片膠泥內(nèi)襯層; 4—膠泥面漆層

                        圖1乙烯基酯樹脂鱗片襯里斷面結(jié)構(gòu)圖

如上圖9.3，鱗片是不透性實(shí)體，在襯里層中垂直于介質(zhì)滲透方向，成多層次有序疊壓排列，一方面為介質(zhì)滲透提供了一層屏障層，另一方面也改變了樹脂固化時(shí)的收縮殘余應(yīng)力，同時(shí)也改變了使用時(shí)環(huán)境熱應(yīng)力的分布、傳導(dǎo)、疊加及松弛條件，有效抑制了其他防腐襯里材料經(jīng)常出現(xiàn)的物理破壞現(xiàn)象。



圖2脫硫塔玻璃鱗片膠泥襯里滲透效果示意圖

樹脂重防腐的抗介質(zhì)滲透性能相比較涂料涂裝防腐要強(qiáng)得多，隨著樹脂重防腐層厚度的增加，抗?jié)B透性能也在增加，但僅比較樹脂重防腐層厚度對(duì)抗?jié)B透性能的影響，脫硫塔玻璃鱗片膠泥內(nèi)襯厚度的影響遠(yuǎn)大于玻璃鋼內(nèi)襯厚度的影響。鱗片內(nèi)襯的抗?jié)B效果優(yōu)于相同厚度的玻璃鋼，當(dāng)鱗片膠泥襯里的厚度大于1.5mm時(shí)，抗?jié)B性能已非常出色，達(dá)2.5mm時(shí)，就非常理想了。

鱗片防腐材料之所以具備很高的抗?jié)B透性能，是因?yàn)轺[片在防腐層中，扁平狀的鱗片在樹脂中平行疊壓排列，介質(zhì)滲透的本質(zhì)是介質(zhì)繞鱗片曲折狹縫的擴(kuò)散過(guò)程，鱗片具有這種良好的迷宮效果，客觀上增加了防腐層的厚度（如圖2所示），使?jié)B透介質(zhì)在不同鱗片層內(nèi)滲透動(dòng)力逐漸衰減，介質(zhì)向縱深滲透趨緩。基料中必然會(huì)存在微氣泡、微裂紋、微孔隙、樹脂與鱗片界面粘結(jié)的微缺陷等，鱗片排列的迷宮效應(yīng)有效分割了這些缺陷，抑制介質(zhì)的滲透。盡管鱗片襯里也存在一些缺陷，但相比玻璃鋼，其鱗片的排列方式很好地抑制了許多缺陷的集中釋放。

相比較玻璃鋼，除抗?jié)B透性能外，脫硫塔玻璃鱗片襯里還大大改變了樹脂的固化收縮及熱應(yīng)力的作用狀態(tài)，減小了殘余應(yīng)力的影響，提高了界面強(qiáng)度。玻璃鋼在固化收縮時(shí)，由于纖維和樹脂線性膨脹系數(shù)不同，受環(huán)境熱影響不同，在樹脂和纖維的界面層產(chǎn)生了應(yīng)力，這些應(yīng)力經(jīng)過(guò)纖維和樹脂傳遞，是有規(guī)則的方向，收縮方向?yàn)檠乩w維往玻璃鋼材料中央，殘余應(yīng)力沿相反方向。而分散狀的鱗片排列是無(wú)序的疊層，整體上是平行排列的，局部有一定傾角，樹脂的收縮被有一定傾角分散狀的鱗片分割掉，又由于方向無(wú)序性，導(dǎo)致最終產(chǎn)生的殘余應(yīng)力相互抵消了，整個(gè)防腐層的殘余應(yīng)力顯著減小，界面強(qiáng)度顯著提高，微裂紋也相應(yīng)減少。
