玻璃鱗片防腐材料具有抗水性和水蒸氣滲透性，是理想的防腐耐酸材料。性能穩定，變化率<1%。且化學成分穩定，防腐抗老化，特別是能耐有機溶液、強酸、弱堿腐蝕。在生產工藝符合國際環保標準，且其分子結構中氫、氧、碳元素，高溫分解時，溢出的氣體無毒、無味，對人體、環境均無害，符合國家綠色環保要求。故此，乙烯基玻璃鱗片膠泥是最理想的防腐蝕、耐酸、耐高溫、美觀的環保綠色防腐材料

　　1、玻璃鱗片能阻止水蒸氣和化學溶劑對基底物質的侵蝕。襯底或涂層耐化學性的程度隨所選用的玻璃原材料不同而變化，由c-玻璃組織成的玻璃鱗片其具有優良的抗化學耐用性。

　　2、由于有相對與鋼鐵、水泥等基底物質較大的伸展系數，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提供一種熱穩定層，因而能防止對襯底的裂解和脫落。

　　3、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高20-40℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。

　　4、熱脹系數小。

　　5、含有玻璃鱗片的涂層比不含有玻璃鱗片的環氧和聚酯樹脂硬得多，因此有較高的抗表面磨損性能

　　6、配伍性能好，可以與各種樹脂組成防腐涂料。

　　玻璃鱗片膠泥和涂料是由高性能環氧乙烯基樹脂和C-玻璃鱗片復合而成，具有優良的耐化學介質、耐高溫濕態腐蝕性氣體性能、極低的水蒸氣滲透率、硬化收縮率小、線膨脹系數低、耐溫度沖擊、磨耗系數小、施工簡單、常溫固化和易于修補等優點。

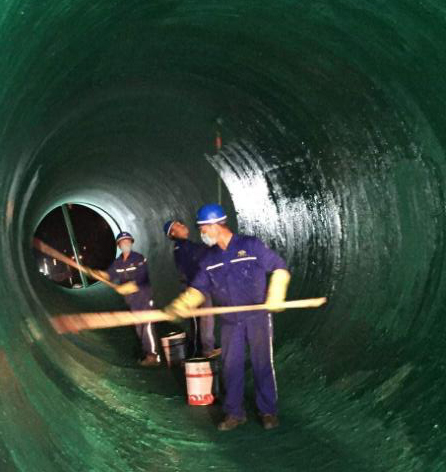

　　玻璃鱗片涂料施工簡單，可用刷涂、滾筒涂和高壓無氣噴涂。涂裝前必須進行表面處理，除油后用噴砂、噴丸進行去銹及粗化處理。通常用4號砂或20-40目的石英砂，以5-7kg/cm2壓縮空氣帶動砂粒，砂粒以50～70m/s速度從噴嘴中噴出，表面達SISSa2.5規格，清除噴砂后的灰塵，在8h小時內進行涂裝。涂裝一般在干燥天氣進行，溫度5℃以上，相對濕度85%以下。

　　用同一種樹脂或玻璃鱗片(粒度較小的)作底漆，厚度為50微米，在底漆指觸干燥后就涂玻璃鱗片涂料。在涂裝時需要留意以下幾點：

　　a.涂料的充分攪拌;

　　b.涂料基料同固化劑的混合;

　　c.粘度調整;

　　d.活性適用期;

　　e.涂裝機具(機械)的清洗與保養;

　　f.玻璃鱗片尺寸。

　　關于以上諸點，通常按涂料廠規定進行，逐層施工，直至涂到設計厚度，表面用細料或純樹脂罩光一道。完成涂裝后，在20℃養護48h以上，進行目測是否存在明顯凹凸、脫層、氣泡、開裂、異物夾人及不固化缺陷。再用放電式脈沖電火花針孔儀檢查針眼、孔隙，用電磁測厚儀測定厚度(鋼結構)，用巴柯爾硬度計檢測硬度。對針眼等缺陷處，要認真修補，首先將缺陷及周圍處加工成缽狀，鏟去原涂層，打毛粗化處理，涂底涂層后再涂玻璃鱗片涂料。
